KC、KX、熱電偶用補償導線、補償電纜

安徽匯邦電氣有限公司是優質的耐高溫防火電纜，KX補償導線,低煙無鹵屏蔽電纜,AFHBR電纜，硅膠屏蔽電纜，特種壓力表，RS485通訊總線，防腐熱電阻供應商，主要經營產品有：耐高溫防火電纜，硅膠屏蔽電纜，特種壓力表，RS485通訊總線，防腐熱電阻，扁平電纜，氟塑料屏蔽電纜，吹氣熱電偶！

在線咨詢全國熱線
18855017299

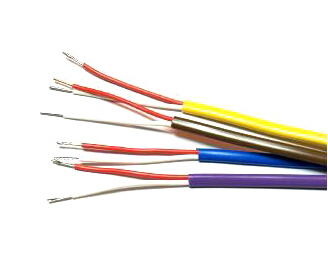

KX、KC型熱電偶用補償導線、

補償電纜

熱電偶用補償導線、補償電纜的詳細資料：





主要技術指標：
補償導線型號按產品的品種劃分為SC、KC、KX、EX、JX、TX、NC
其中：a）型號個字母與熱電偶的分度號相對應；
b）字母“X”表示延伸型補償導線（型別）；
c）字母“C”表示補償型補償導線（型別）。
注：SC型補償導線可配用R型分度號熱電偶
結構特征、J緣層、護層材料、使用溫度 使用分類、允差等、護層著色標志
J緣層及護層 使用溫度
材料 符號
聚氟乙烯 PVC -25～70℃
-25～105℃
聚全氟乙丙烯 FEP -60～205℃
可溶性聚四氟乙烯 PFA -60～260℃
結J示意
護層 J緣層 合金絲 護層 屏蔽層 合金絲
使用分類 標志 允許登記及護層著色
普通 準確
一般用 G （黑色） S（灰色）
耐熱用 H （黑色） S（灰色）

產品標號（標記） 補償導線合金絲和J緣層顏色
配用熱電
偶分度號		 一般用（G）
產品標號		 耐熱用（H）
產品標號
普通 準確（S） 普通 準確（S）
S SC-G SC-GS SC-H --
N NC-G NC-GS NC-H NC-HS
K NC-G NC-GS NC-H --
KC2-G KG2-GS KC2-H KC2-HS
KX-G KX-GS KX-H KX-HS
E EX-G EX-GS EX-H EX-HS
J JX-G JX-GS JX-H JX-HS
T TX-G TX-GS TX-H TX-HS
補償號
線型號		 配用熱電
偶的分度號		 補償導線合金線 J緣層
著色
正 負 正 負
SC S（鉑鉻10—鉑） SPC（銅） SNC（銅鎳） 紅 綠
NC N（鎳鉻硅—鎳硅） NPC（鐵） NNC（銅鎳） 紅 黃
KC K（銅—康銅） KPC（銅） KNC（銅鎳） 紅 藍
KX K（鎳鉻—鎳硅） KPX（鎳鉻） KNX（銅鎳） 紅 黑
EX E（鎳鉻—銅鎳） EPX（鎳鉻） ENX（銅鎳） 紅 棕
JX J（鐵—銅鎳） JPX（鐵） JNX（銅鎳） 紅 紫
TX T（銅—銅鎳） TPX（銅） TNX（銅鎳） 紅 白

補償導線的熱電勢、允差
  熱電勢及允差（μV） 熱電偶測試
端溫度（℃）
100 ℃
 		 100 ℃
熱電勢
（標準值）		 允 差 熱電勢
（標準值）		 允 差
普通 準確（S） 普通 準確（S）
SC或RC 645 ±60（±5.0℃） ±30（±2.5℃） 1440 ±60（±5.0℃） -- 1000
KCA 4095 ±100（±2.5℃） ±60（±1.5℃） 8137 ±100（±2.5℃） ±60（±1.5℃） 900
KCB 4095 ±100（±2.5℃） ±60（±1.5℃） 8137 -- -- 900
KX 4095 ±100（±2.5℃） ±60（±1.5℃） 8137 ±100（±2.5℃） ±60（±1.5℃） 900
NC 2774 ±100（±2.5℃） ±60（±1.5℃） 5912 ±100（±2.5℃） ±60（±1.5℃） 900
NX 2774 ±200（±2.5℃） ±60（±1.5℃） 5912 ±100（±2.5℃） ±60（±1.5℃） 900
EX 6317 ±60（±2.5℃） ±120（±1.5℃） 13419 ±200（±2.5℃） ±120（±1.5℃） 600
JX 5268 ±140（±2.5℃） ±85（±1.5℃） 10777 ±140（±2.5℃） ±85（±1.5℃） 500
TX 4277 ±60（±1.0℃） ±30（±0.5℃） 9285 ±90（±1.5℃） ±48（±0.8℃） 300


補償導線的線芯截面、股數、單線直徑及J緣層、護層和外徑尺寸：
使用分類 標稱截面（mm2） 單股線芯 多股軟線芯（R） J緣層厚度（mm） 護層厚度（mm） 外徑上限（mm）
線芯股數（根） 單線直徑（mm） 線芯股數（根） 單線直徑（mm） 扁平型 屏蔽扁平型
單股線芯 多股線芯 單股線芯 多股線芯
一般用（G） 0.2 1 0.5 7 0.2 0.4 0.7 3.0x4.6 3.1x4.8 3.8x5.4 3.9x5.6
0.5 1 0.80 7 0.30 0.5 0.8 3.7x6.4 3.9x6.6 4.5x7.2 4.7x7.4
1.0 1 1.13 7 0.43 0.7 1.0 5.0x7.7 5.1x8.0 5.8x8.5 5.9x8.8
1.5 1 1.37 7 0.52 0.7 1.0 5.2x8.3 5.5x8.7 6.0x9.1 6.3x9.6
2.5 1 1.76 19 0.41 0.7 1.0 5.7x9.3 5.9x9.8 6.5x10.1 6.7x10.7
耐熱用（H） 0.2 1 0.5 7 0.2 0.4 0.3 2.3x4.0 2.4x4.2 3.1x4.8 3.2x5.0
0.5 1 0.80 7 0.3 0.4 0.3 2.9x5.0 3.0x5.2 3.7x5.5 3.8x6.0
1.0 1 1.13 7 0.43 0.4 0.3 3.5x5.7 3.7x6.1 4.3x6.5 4.5x6.9
1.5 1 1.37 7 0.52 0.4 0.3 4.0x6.5 4.2x6.9 4.8x7.3 5.0x7.7
2.5 1 1.76 19 0.41 0.4 0.3 4.5x7.3 4.8x7.9 5.3x8.1 5.6x8.7

訂交貨說明：
1、交貨長度為100m或整數倍，允許有不短于20m的短段導線交貨，但數量不得超過交貨總量的10％。
2、本廠銷售熱電偶用補償電纜，供多點測溫使用。
3，用戶如有特殊需求，可在訂貨合同中注明。
