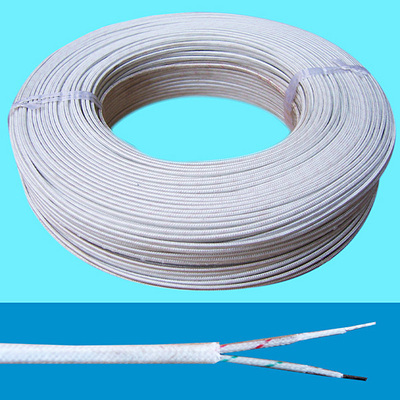

KX-HA-FF補償導線
KX-HA-FF補償導線產品特點及用途一般用聚氯乙烯J緣和護套補償導線或電纜具有優良的防潮、耐磨及阻燃特性；耐高溫氟塑料J緣和護套補償導線或電纜采用連續擠出工藝，更有耐高溫、耐寒、耐酸堿油水、不延燃、抗老化等優越性，產品質量高于國標GB/T4989-94（等效采用IEC584-3）的規定。本質放心防爆測溫系統用補償導線或電纜采用低電容、低電感材料結構，具有防爆放心性能，適用于有爆炸危險的環境下作防爆熱電偶冷短與防爆測溫儀表連接，形成本安熱電偶測溫系統。
二：KX-HA-FF補償導線執行標準GB/T4989-94（等效采用IEC584-3標準）
三：KX-HA-FF補償導線使用特性1．導體高工作溫度：耐熱：聚全氟乙丙烯（F46）200℃
可溶性聚四氟乙烯260℃，硅橡膠180℃
普通：聚氯乙烯70℃和105℃，交聯聚乙烯90℃
低煙無鹵阻燃聚烯烴70℃，交聯型90℃和125℃
2．低環境溫度：聚氯乙烯護套：固定敷設-40℃，非固定敷設-15℃
氟塑料J緣和護套：固定敷設-60℃，非固定敷設-20℃
3．電纜允許彎曲半徑：非鎧裝電纜小為外徑的6倍
銅帶屏蔽或鋼帶鎧裝點纜小為電纜外徑的12倍
氟塑料J緣和護套小為電纜外徑的10倍
四：KX-HA-FF補償導線基本型號及M稱
1：熱電偶用補償導線
|
KX-GA-VV
|
聚氯乙烯J緣聚氯乙烯護套準確K分度號熱電偶補償導線
|
|
KX-GA-VVR
|
聚氯乙烯J緣聚氯乙烯護套準確K分度號熱電偶補償軟導線
|
|
KX-GA-VVP
|
聚氯乙烯J緣聚氯乙烯護套銅絲編織屏蔽準確K分度號熱電偶補償導線
|
|
KX-GA-VVRP
|
聚氯乙烯J緣聚氯乙烯護套銅絲編織屏蔽準確K分度號熱電偶補償軟導線
|
|
KX-HA-FF
|
氟塑料J緣和護套準確K分度號熱電偶補償導線
|
|
KX-HA-FFR
|
氟塑料J緣和護套準確K分度號熱電偶補償軟導線
|
|
KX-HA-FFP
|
氟塑料J緣和護套銅絲編織屏蔽準確K分度號熱電偶補償導線
|
|
KX-HA-FFRP
|
氟塑料J緣和護套銅絲編織屏蔽準確K分度號熱電偶補償軟導線
|
|
KX-HA-FG
|
氟塑料J緣硅橡膠護套準確K分度號熱電偶補償導線
|
|
KX-HA-FGR
|
氟塑料J緣硅橡膠護套準確K分度號熱電偶補償軟導線
|
|
KX-HA-FGP
|
氟塑料J緣硅橡膠護套銅絲編織屏蔽準確K分度號熱電偶補償導線
|
|
KX-HA-FGRP
|
氟塑料J緣硅橡膠護套銅絲編織屏蔽準確K分度號熱電偶補償軟導線
|
|
KX-HA-FV
|
氟塑料J緣聚氯乙烯護套準確K分度號熱電偶補償導線
|
|
KX-HA-FVR
|
氟塑料J緣聚氯乙烯護套準確K分度號熱電偶補償軟導線
|
|
KX-HA-FVP
|
氟塑料J緣聚氯乙烯護套銅絲編織屏蔽準確K分度號熱電偶補償導線
|
|
KX-HA-FVRP
|
氟塑料J緣聚氯乙烯護套銅絲編織屏蔽準確K分度號熱電偶補償軟導線
|
|
KX-GA-YJV
|
交聯聚乙烯J緣聚氯乙烯護套準確K分度號熱電偶補償導線
|
|
KX-GA-YJVR
|
交聯聚乙烯J緣聚氯乙烯護套準確K分度號熱電偶補償軟導線
|
|
KX-GA-YJVP
|
交聯聚乙烯J緣聚氯乙烯護套銅絲編織屏蔽準確K分度號熱電偶補償導線
|
|
KX-GA-YJVRP
|
低煙無鹵J緣和護套銅絲編織屏蔽準確K分度號熱電偶補償軟導線
|
|
KX-GA-YDYD
|
低煙無鹵J緣和護套準確K分度號熱電偶補償導線
|
|
KX-GA- YDYD R
|
低煙無鹵J緣和護套準確K分度號熱電偶補償軟導線
|
|
KX-GA- YDYD P
|
低煙無鹵J緣和護套銅絲編織屏蔽準確K分度號熱電偶補償導線
|
|
KX-GA- YDYD RP
|
低煙無鹵J緣和護套銅絲編織屏蔽準確K分度號熱電偶補償軟導線
|
|
注：上述型號僅列出KX，其他如SC、KC、EX、BC、TX、JX只需改變型號項即可，
阻燃型補償導線型號前加ZR，ZR192為PFA材料，
屏蔽可采用鍍錫銅絲屏蔽。
|
|
2：本安型熱電偶用補償導線
|
IA-KX-GA-YVP
|
聚乙烯J緣聚氯乙烯護套銅絲編織屏蔽準確K分度號本安熱電偶補償導線
|
|
IA-KX-GA-YVRP
|
聚乙烯J緣聚氯乙烯護套銅絲編織屏蔽準確K分度號本安熱電偶補償軟導線
|
|
IA-KX-HA-FFP
|
氟塑料J緣和護套銅絲編織屏蔽準確K分度號本安熱電偶補償導線
|
|
IA-KX-HA-FFRP
|
氟塑料J緣和護套銅絲編織屏蔽準確K分度號本安熱電偶補償軟導線
|
|
IA-KX-HA-FGP
|
氟塑料J緣硅橡膠護套銅絲編織屏蔽準確K分度號本安熱電偶補償導線
|
|
IA-KX-HA-FGRP
|
氟塑料J緣硅橡膠護套銅絲編織屏蔽準確K分度號本安熱電偶補償軟導線
|
|
注：上述型號僅列出KX，其他如SC、KC、EX、NC、TX、JX只需改變型號項即可，
阻燃型在型號前加ZR，ZR192為PFA材料，
屏蔽可采用鍍錫銅絲屏蔽。
|
|
3：補償電纜
|
KX-GA-VVP
|
聚氯乙烯J緣和護套銅絲編織總屏蔽準確K分度號熱電偶用補償電纜
|
|
KX-GA-VVRP
|
聚氯乙烯J緣和護套銅絲編織總屏蔽準確K分度號熱電偶用補償軟電纜
|
|
KX-GA-VPVP
|
聚氯乙烯J緣和護套銅絲編織分屏加總屏蔽準確K分度號熱電偶用補償電纜
|
|
KX-GA-VPVRP
|
聚氯乙烯J緣和護套銅絲編織分屏加總屏蔽準確K分度號熱電偶用補償軟電纜
|
|
KX-GA-YJVP
|
交聯聚乙烯J緣聚氯乙烯護套銅絲編織總屏蔽準確K分度號熱電偶用補償電纜
|
|
KX-GA-YJVRP
|
交聯聚乙烯J緣聚氯乙烯護套銅絲編織總屏蔽準確K分度號熱電偶用補償軟電纜
|
|
KX-GA-YJPVP
|
交聯聚乙烯J緣聚氯乙烯護套銅絲編織分屏加總屏蔽準確K分度號熱電偶用補償電纜
|
|
KX-GAYJPVRP
|
交聯聚乙烯J緣聚氯乙烯護套銅絲編織分屏加總屏蔽準確K分度號熱電偶用補償軟電纜
|
|
KX-HA-FFP
|
氟塑料烯J緣和護套銅絲編織總屏蔽準確K分度號熱電偶用補償電纜
|
|
KX-HA-FFRP
|
氟塑料烯J緣和護套銅絲編織總屏蔽準確K分度號熱電偶用補償軟電纜
|
|
KX-HA-FPFP
|
氟塑料J緣和護套銅絲編織分屏加總屏蔽準確K分度號熱電偶用補償電纜
|
|
KX-HA-FPFRP
|
氟塑料J緣和護套銅絲編織分屏加總屏蔽準確K分度號熱電偶用補償軟電纜
|
|
KX-HA-FVP
|
氟塑料烯J緣聚氯乙烯護套銅絲編織總屏蔽準確K分度號熱電偶用補償電纜
|
|
KX-HA-FVRP
|
氟塑料烯J緣聚氯乙烯護套銅絲編織總屏蔽準確K分度號熱電偶用補償軟電纜
|
|
KX-HA-FPVP
|
氟塑料J緣聚氯乙烯護套銅絲編織分屏加總屏蔽準確K分度號熱電偶用補償電纜
|
|
KX-HA-FPVRP
|
氟塑料J緣聚氯乙烯護套銅絲編織分屏加總屏蔽準確K分度號熱電偶用補償軟電纜
|
|
KX-HA-FGP
|
氟塑料烯J緣硅橡膠護套銅絲編織總屏蔽準確K分度號熱電偶用補償電纜
|
|
KX-HA-FGRP
|
氟塑料烯J緣硅橡膠護套銅絲編織總屏蔽準確K分度號熱電偶用補償軟電纜
|
|
KX-HA-FPGP
|
氟塑料J緣硅橡膠護套銅絲編織分屏加總屏蔽準確K分度號熱電偶用補償電纜
|
|
KX-HA-FPGRP
|
氟塑料J緣硅橡膠護套銅絲編織分屏加總屏蔽準確K分度號熱電偶用補償軟電纜
|
|
注：1以上基本型號僅列出銅絲或鍍錫絲屏蔽方式，其他屏蔽類型型號只需改變屏蔽代號即可，如P2、P3
2 阻燃型在型號前加ZR，鎧裝電纜型號后加22，ZR192為PFA材料，耐溫260℃
|
|
4：本安型補償電纜
|
IA-KX-GA-FPVP
|
氟塑料J緣聚氯乙烯護套銅絲編織分屏加總屏蔽準確K分度號本安型熱電偶用補償電纜
|
|
IA-KX-GA-FPVRP
|
氟塑料J緣聚氯乙烯護套銅絲編織分屏加總屏蔽準確K分度號本安型熱電偶用補償軟電纜
|
|
IA-KX-HA-FPFP
|
氟塑料J緣和護套銅絲編織分屏加總屏蔽準確K分度號本安型熱電偶用補償電纜
|
|
IA-KX-HA-FPFRP
|
氟塑料J緣和護套銅絲編織分屏加總屏蔽準確K分度號本安型熱電偶用補償軟電纜
|
|
IA-KX-HA-FPGP
|
氟塑料J緣硅橡膠護套銅絲編織分屏加總屏蔽準確K分度號本安型熱電偶用補償電纜
|
|
IA-KX-HA-FPGRP
|
氟塑料J緣硅橡膠護套銅絲編織分屏加總屏蔽準確K分度號本安型熱電偶用補償軟電纜
|
|
注：1以上基本型號僅列出銅絲或鍍錫絲屏蔽方式，其他屏蔽類型型號只需改變屏蔽代號即可，如P2、P3
2 阻燃型在型號前加ZR，鎧裝電纜型號后加22，ZR192為PFA材料，耐溫260℃
|
|
五：代號M稱和含義
|
項目
|
代號
|
說明
|
|
阻燃特性
|
ZR
|
分A、B、C阻燃
|
|
系列代號
|
/IA
|
無（本安型）
|
|
J緣材料
|
Y
|
聚乙烯
|
|
YJ
|
交聯聚乙烯
|
|
|
YD
|
低煙無鹵阻燃聚烯烴
|
|
|
F
|
聚全氟乙丙烯（F46）或可溶性聚四氟乙烯（PFA）
|
|
|
護套材料
|
YD
|
低煙無鹵阻燃聚烯烴
|
|
V
|
聚氯乙烯
|
|
|
F
|
聚全氟乙丙烯（F46）或可溶性聚四氟乙烯（PFA）
|
|
|
G
|
硅橡膠
|
|
|
屏蔽材料
|
P
|
銅絲編織屏蔽
|
|
P2
|
銅帶繞包屏蔽
|
|
|
P3
|
鋁塑復合帶繞包屏蔽
|
|
|
導體結構
|
A
|
單股導體
|
|
B
|
7股絞合導體
|
|
|
R
|
多股絞合導體
|
KX-HA-FF補償導線適用范圍：
補償導線和補償線纜是在一定溫度范圍內（包括常溫）具有與所匹配的熱電偶的熱電動勢相同的一對或多對帶有J緣層的導線或電纜，用它們連接熱電偶與測量裝置，以補償它們與熱電偶連接處的溫度變化所產生的誤差，補償導線與補償電纜分為延長和補償型兩種。
使用特性：
補償導線和補償線纜是在一定溫度范圍內（包括常溫）具有與所匹配的熱電偶的熱電動勢相同的一對或多對帶有J緣層的導線或電纜，用它們連接熱電偶與測量裝置，以補償它們與熱電偶連接處的溫度變化所產生的誤差，補償導線與補償電纜分為延長和補償型兩種。
使用特性：
1. 工作溫度耐熱用：高180℃、200℃和260℃三種。一般用：高70℃、90℃和105℃三種
2. 電纜長期允許的環境高工作溫度：
聚氯乙烯護套為：70℃、90℃和105℃。硅橡膠護套不超過：180℃。氟塑料護套不超過200℃。 PFA護套不超過260℃。
1. 電纜的敷設溫度應不低于：
固定敷設-60℃。非固定敷設-20℃
2、推薦的允許彎曲半徑：氟塑料護套的電纜和鎧裝電纜，應不小于電纜的外徑的12倍
聚氯乙烯護套的電纜，應不小于電纜的外徑的10倍
聚氯乙烯護套的電纜，應不小于電纜的外徑的10倍
