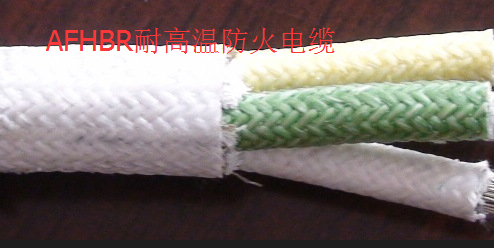

AFHBR電纜
AFHBR電纜用途：
AFHBR電纜適用于交流額定電壓0.6/1kV及以下，高溫環境中的型號檢測及電力傳輸。尤其適用于消防與保安系統的系統保護回路的控制及動力傳輸。
AFHBR電纜重要的特征是：能在1000℃下使用90分鐘，維持在火災狀況下給消防、救生設備和保安系統供應電能，以減少人員傷亡和降低救援難度。
AFHBR電纜執行標準：企業標準
耐火特性試驗方法執行GB12666.6-90（等效采用IEC331）
AFHBR電纜使用特性：
1、長期使用工作溫度：200℃；短期使用1000℃，90分鐘
2、額定電壓Uo/U：450/750V、600/1000V
3、低環境溫度：固定敷設－60℃，非固定敷設－20℃
4、小彎曲半徑：非鎧裝電纜不小于電纜外徑的的10倍，鎧裝電纜不小于電纜外徑的12倍。
AFHBR電纜纜型號說明
1、系列代號 2、J緣材料 3、屏蔽材料 4、護套材料 5、鎧裝材料 6、導體種類
型號含義表
|
項 目 |
代號 |
含義說明 |
|
系列代號 |
NH |
防火電纜 |
|
J緣材料 |
F |
防火J緣材料聚四氟 |
|
J緣材料 |
B |
防火J緣材料玻釬編織 |
|
屏蔽材料 |
/ P1 |
無屏蔽可省略 鍍錫銅絲編織屏蔽 |
|
護套材料 |
B |
防火J緣材料玻釬編織 |
|
導體種類 |
A B |
單股導體 絞合導體 |
電纜結構
一種使用溫度－40℃～500℃
一種使用溫度40℃～800℃
電纜型號對照表
|
序號 |
ABHB |
AFHBR |
|
1 |
銅芯或鎳芯 |
|
|
2 |
聚四氟繞包玻纖編織 |
氟塑料J緣或云母帶著J緣 |
|
3 |
玻纖 |
玻纖 |
|
4 |
高溫玻纖布 |
|
|
5 |
云母帶 |
|
|
6 |
玻纖布繞包 |
|
|
7 |
外屏蔽護套 |
|
