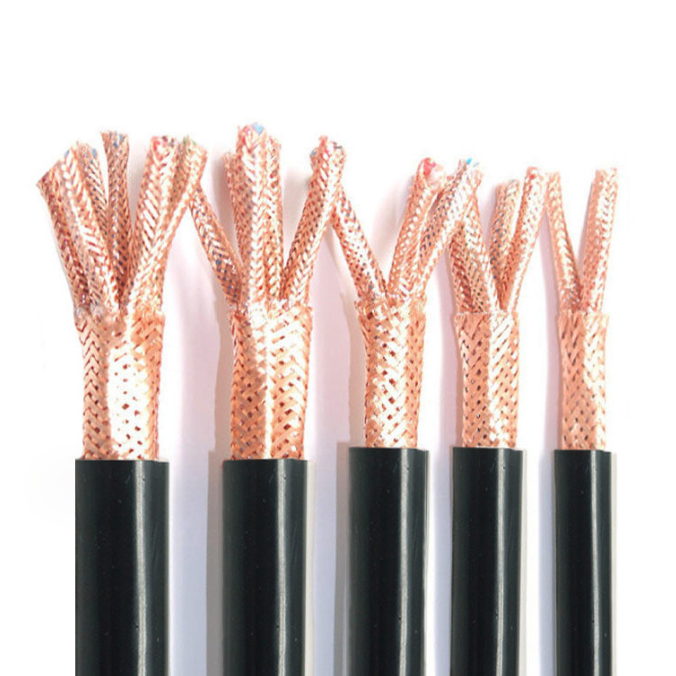

銅芯聚氯乙烯絕緣屏蔽軟電纜RVVP
產品應用
銅芯聚氯乙烯絕緣屏蔽軟電纜RVVP適用于安防監控信號系統、電器內部裝線控制用線、儀器儀表、自動化設備、數據處理等屏蔽場合，但不適于拖鏈頻繁移動場合。
產品結構
執行標準：JB/T8734. 5-2016
導 體：多股精細銅絲，符合JB/T8734. 5-2016表6規定
規格范圍：
2芯：0. 08-2.5mm2
3~12、 16芯：0.12~2. 5mm2
14、19^ 26芯： 0. 12^ 0. 4mm2
20、26芯：0.5mm2
絕緣材料：聚氯乙烯
填充(可選)：網狀聚丙烯填充或棉紗填充
屏蔽編織：裸銅絲或鍍錫銅絲，編織密度≥80%
護套材料：聚氯乙烯
護套顏色：黑色以及其他顏色
技術參數
額定電壓：300/300V
測試電壓：1500V
額定溫度：-15°C~+70°C
***小彎曲半徑：
固定安裝：6X電纜外徑
移動安裝：15X電纜外徑
環保要求：符合RoHS REACH
阻燃特性：符合GB/T18380.12/22-2008，不延燃試驗
產品特性
具有抗電磁干擾性
機械性能一般
電纜一定的柔軟性、耐寒性，可承受一定的機械外力，以至于電纜不怕彎曲，安裝敷設也更方便
產品參數
芯數×截面積(n*mm2) | 絕緣厚度 | 護套厚度（mm） | 電纜外徑范圍（mm） | 70℃絕緣電阻值.min（MΩ*km） | 20℃導體電阻值.max（Ω/km） | |
銅芯 | 鍍錫銅芯 | |||||
2x0.3 | 0.5 | 0.6 | 4.8-6.2 | 0.014 | 69.2 | 71.2 |
3x0.3 | 0.5 | 0.6 | 5.1-6.5 | 0.014 | 69.2 | 71.2 |
4x0.3 | 0.5 | 0.6 | 5.5-7.0 | 0.014 | 69.2 | 71.2 |
5x0.3 | 0.5 | 0.6 | 6.0-7.6 | 0.014 | 69.2 | 71.2 |
10x0.3 | 0.5 | 0.8 | 8.7-10.9 | 0.014 | 69.2 | 71.2 |
12x0.3 | 0.5 | 0.8 | 9.0-11.2 | 0.014 | 69.2 | 71.2 |
16x0.3 | 0.5 | 0.8 | 9.9-12.3 | 0.014 | 69.2 | 71.2 |
2x0.5 | 0.5 | 0.6 | 5.3-6.8 | 0.012 | 39.0 | 40.1 |
3x0.5 | 0.5 | 0.6 | 5.6-7.1 | 0.012 | 39.0 | 40.1 |
4x0.5 | 0.5 | 0.8 | 6.5-8.9 | 0.012 | 39.0 | 40.1 |
5x0.5 | 0.5 | 0.8 | 7.0-9.5 | 0.012 | 39.0 | 40.1 |
10x0.5 | 0.5 | 0.9 | 9.9-13 | 0.012 | 39.0 | 40.1 |
12x0.5 | 0.5 | 0.9 | 10.2-13.4 | 0.012 | 39.0 | 40.1 |
16x0.5 | 0.5 | 1.0 | 11.4-14.8 | 0.012 | 39.0 | 40.1 |
2x0.75 | 0.5 | 0.6 | 5.8-7.4 |
0.010 | 26.0 | 26.7 |
3x0.75 | 0.5 | 0.6 | 6.1-7.8 | 0.010 | 26.0 | 26.7 |
4x0.75 | 0.5 | 0.8 | 6.8-9.3 | 0.010 | 26.0 | 26.7 |
5x0.75 | 0.5 | 0.8 | 7.4-10.0 | 0.010 | 26.0 | 26.7 |
10x0.75 | 0.5 | 1.0 | 10.6-13.9 | 0.010 | 26.0 | 26.7 |
12x0.75 | 0.5 | 1.0 | 11.0-14.3 | 0.010 | 26.0 | 26.7 |
16x0.75 | 0.5 | 1.0 | 12.4-16.1 | 0.010 | 26.0 | 26.7 |
2x1.0 | 0.6 | 0.6 | 6.4-8.2 | 0.011 | 19.5 | 20.0 |
3x1.0 | 0.6 | 0.8 | 7.2-9.1 | 0.011 | 19.5 | 20.0 |
4x1.0 | 0.6 | 0.9 | 7.8-10.5 | 0.011 | 19.5 | 20.0 |
5x1.0 | 0.6 | 0.9 | 8.5-11.3 | 0.011 | 19.5 | 20.0 |
10x1.0 | 0.6 | 1.0 | 12.0-15.5 | 0.011 | 19.5 | 20.0 |
12x1.0 | 0.6 | 0.9 | 12.4-16.0 | 0.011 | 19.5 | 20.0 |
16x1.0 | 0.6 | 0.9 | 14.0-18.0 | 0.011 | 19.5 | 20.0 |
2x1.5 | 0.6 | 0.8 | 7.3-9.2 | 0.0094 | 13.3 | 13.7 |
3x1.5 | 0.6 | 0.8 | 8.0-10.0 | 0.0094 | 13.3 | 13.7 |
4x1.5 | 0.6 | 0.9 | 7.4-9.4 | 0.0094 | 13.3 | 13.7 |
5x1.5 | 0.6 | 0.9 | 8.4-11.5 | 0.0094 | 13.3 | 13.7 |
10x1.5 | 0.6 | 1.1 | 13.1-16.9 | 0.0094 | 13.3 | 13.7 |
12x1.5 | 0.6 | 1.2 | 13.7-17.7 | 0.0094 | 13.3 | 13.7 |
16x1.5 | 0.6 | 1.2 | 15.1-19.4 | 0.0094 | 13.3 | 13.7 |
9x1.5 | 0.6 | 1.0 | 8.4-10.5 | 0.0094 | 13.3 | 13.7 |
10x1.5 | 0.6 | 1.0 | 8.4-10.5 | 0.0094 | 13.3 | 13.7 |
2x2.5 | 0.7 | 1.0 | 8.8-11.7 | 0.0086 | 7.98 | 8.21 |
3x2.5 | 0.7 | 1.0 | 9.5-12.6 | 0.0086 | 7.98 | 8.21 |
4x2.5 | 0.7 | 1.0 | 10.1-13.6 | 0.0086 | 7.98 | 8.21 |
5x2.5 | 0.7 | 1.0 | 11.5-14.9 | 0.0086 | 7.98 | 8.21 |
10x2.5 | 0.7 | 1.2 | 15.8-20.2 | 0.0086 | 7.98 | 8.21 |
12x2.5 | 0.7 | 1.4 | 16.7-21.3 | 0.0086 | 7.98 | 8.21 |
16x2.5 | 0.7 | 1.4 | 18.5-23.4 | 0.0086 | 7.98 | 8.21 |
2x4 | 0.8 | 1.2 | 10.6-13.9 | 0.0079 | 4.95 | 5.09 |
3x4 | 0.8 | 1.2 | 11.5-14.9 | 0.0079 | 4.95 | 5.09 |
