一：產品特點及用途

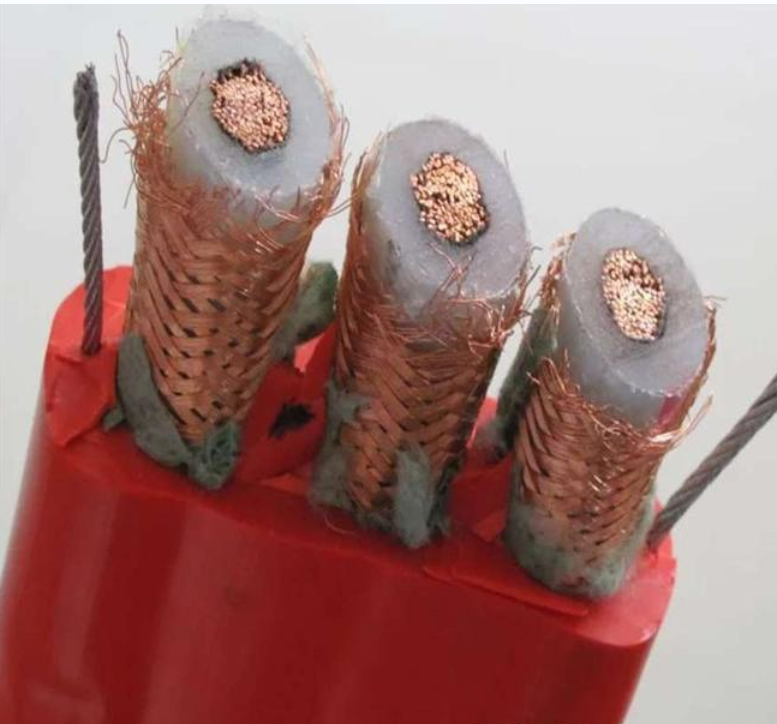

扁平軟電纜BPYGGPBF NH-BPYGGPBF具有良好的抗干擾性，使得變頻電機傳輸電能時能夠穩定傳輸而不會受到干擾同時也不會干擾到其它設備的運行，變頻電纜的結構包括三根主線絕緣線、三根零線絕緣線，在主線絕緣線和零線絕緣線外依次設置內繞包層、銅帶層、外繞包層和外護套層，形成3+3線芯結構，使電纜具有較強的耐電壓沖擊性。
二：產品執行標準：企業標準，阻燃耐火特性試驗執行GB12666-90標準
三： 扁平軟電纜BPYGGPBF NH-BPYGGPBF使用特性
1． 交流額定電壓：U0/U 0.6/1KV
高工作溫度：硅橡膠絕緣180℃
氟46絕緣200℃和260℃兩種
聚氯乙烯絕緣70℃
交聯聚乙烯90℃
低環境溫度：敷設電纜時的環境溫度應不低于-40℃；聚氯乙烯護套電纜不低于0℃。
2． 電纜安裝敷設溫度應不低于-25℃。
3． 電纜允許彎曲半徑：電纜小為電纜外徑的10倍
四：基本型號及名稱
表1
|
ZA-BPGGP |
銅芯導體硅橡膠絕緣銅絲編織屏蔽A類阻燃硅橡膠護套高溫變頻電纜 |
|
ZA-BPGGPR |
銅芯導體硅橡膠絕緣銅絲編織屏蔽A類阻燃硅橡膠護套高溫變頻軟電纜 |
|
ZB-BPGGP |
銅芯導體硅橡膠絕緣銅絲編織屏蔽B類阻燃硅橡膠護套高溫變頻電纜 |
|
ZB-BPGGPR |
銅芯導體硅橡膠絕緣銅絲編織屏蔽B類阻燃硅橡膠護套高溫變頻軟電纜 |
|
ZC-BPGGP |
銅芯導體硅橡膠絕緣銅絲編織屏蔽C類阻燃硅橡膠護套高溫變頻電纜 |
|
ZC-BPGGPR |
銅芯導體硅橡膠絕緣銅絲編織屏蔽C類阻燃硅橡膠護套高溫變頻軟電纜 |
|
型號 |
名稱 |
|
BPFFP |
銅芯導體氟塑料絕緣銅絲編織屏蔽氟塑料護套高溫變頻電纜 |
|
BPFFPR |
銅芯導體氟塑料絕緣銅絲編織屏蔽氟塑料護套高溫變頻軟電纜 |
|
BPFFP2 |
銅芯導體氟塑料絕緣銅帶屏蔽氟塑料護套高溫變頻電纜 |
|
BPFFP2R |
銅芯導體氟塑料絕緣銅帶屏蔽氟塑料護套高溫變頻軟電纜 |
|
型號 |
名稱 |
|
BPYGGPBF |
硅橡膠絕緣和護套銅絲編織屏蔽耐高溫扁平電纜 |
|
NH-BPYGGPBF |
硅橡膠絕緣和護套銅絲編織屏蔽耐高溫扁平防火電纜 |
|
BPGGP |
硅橡膠絕緣和護套銅絲編織屏蔽耐高溫變頻電力電纜。 |
|
BPGGP2 |
硅橡膠絕緣和護套銅帶繞包屏蔽耐高溫變頻電力電纜。 |
|
BPGGPP2 |
硅橡膠絕緣和護套銅絲編織銅帶繞包屏蔽耐高溫變頻電力電纜。 |
|
BPGGP3 |
硅橡膠絕緣和護套鋁聚酯復合膜繞包屏蔽耐高溫變頻電力電纜。 |
|
BPGVFP |
硅橡膠絕緣丁晴護套銅絲編織屏蔽耐高溫變頻電力電纜。 |
|
BPGVFP2 |
硅橡膠絕緣丁晴護套銅帶繞包屏蔽耐高溫變頻電力電纜。 |
|
BPGVFPP2 |
硅橡膠絕緣丁晴護套銅絲編織銅帶繞包屏蔽耐高溫變頻電力電纜。 |
|
BPGVFP3 |
硅橡膠絕緣丁晴護套鋁聚酯復合膜繞包屏蔽耐高溫變頻電力電纜。 |
|
BPFFP |
氟46絕緣和護套銅絲編織屏蔽耐高溫變頻電力電纜。 |
|
BPFFP2 |
氟46絕緣和護套銅帶繞包屏蔽耐高溫變頻電力電纜。 |
|
BPFFPP2 |
氟46絕緣和護套銅絲編織銅帶繞包屏蔽耐高溫變頻電力電纜 |
|
BPFFP3 |
氟46絕緣和護套鋁聚酯復合膜繞包屏蔽耐高溫變頻電力電纜。 |
|
BPVVP |
聚氯乙烯絕緣和護套銅絲編織屏蔽變頻電力電纜。 |
|
BPVVP2 |
聚氯乙烯絕緣和護套銅帶繞包屏蔽變頻電力電纜。 |
|
BPVVPP2 |
聚氯乙烯絕緣和護套銅絲編織銅帶繞包屏蔽變頻電力電纜。 |
|
BPVVP3 |
聚氯乙烯絕緣和護套鋁聚酯復合膜繞包屏蔽變頻電力電纜。 |
|
BPYJVP |
交聯聚乙烯絕緣聚氯乙烯護套銅絲編織屏蔽變頻電力電纜。 |
|
BPYJVP2 |
交聯聚乙烯絕緣聚氯乙烯護套銅帶繞包屏蔽變頻電力電纜。 |
|
BPYJVPP2 |
交聯聚乙烯絕緣聚氯乙烯護套銅絲編織銅帶繞包屏蔽變頻電力電纜。 |
|
BPYJVP3 |
交聯聚乙烯絕緣聚氯乙烯護套鋁聚酯復合膜繞包屏蔽變頻電力電纜。 |
備注：導體線芯中銅絲可以采用鍍錫，阻燃型電纜型號前加ZR，軟結構電纜加R。
五：代號名稱和含義
表2
|
代號 |
代號含義 |
|
BP |
變頻電力電纜 |
|
銅導體 |
省略 |
|
G |
硅橡膠絕緣或護套 |
|
F |
F46絕緣或護套 |
|
V |
聚氯乙烯絕緣或護套 |
|
YJ |
交聯聚乙烯絕緣 |
|
VF |
丁晴護套 |
|
P(P1) |
銅編織屏蔽(鍍錫編織屏蔽) |
|
P2 |
銅帶繞包屏蔽 |
|
P3 |
鋁聚酯復合膜繞包屏蔽 |
|
PP2 |
銅絲編織銅帶繞包屏蔽 |
