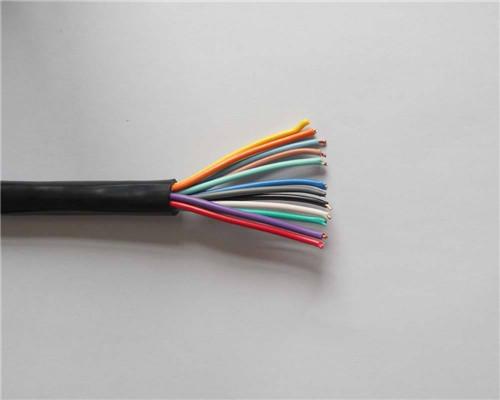

WDZA-RYY 銅芯阻燃無鹵低煙聚烯烴絕緣低煙無鹵聚烯烴護套軟電纜
本工藝規范規定了額定電壓450/750V，單芯1.5~500mm2聚氯乙烯絕緣或聚烯烴絕緣阻燃耐火軟電纜；和0.6/1kV單芯4~500mm2 、2~5芯1.5~240mm2聚氯乙烯絕緣或聚烯烴絕緣阻燃耐火軟電纜的工藝規范、技術要求、驗收規則。
本工藝規范的主要型號有：
額定電壓450/750V：ZA-RV；WDZA-RY等。
額定電壓0.6/1kV:ZA-RVV、ZA-RVV22、WDZA-RYY、WDZA-RYY23、WDNA-RYY、WDNA-RYY23。
2 電纜的使用特性、分類與命名
2.1 使用特性
2.1.1電纜額定工作電壓：450/750V、600/1000V。
2.1.2電纜導體的長期工作溫度：70℃。
2.1.3電纜敷設時環境溫度應不低于0℃。
2.1.4電纜***小彎曲半徑：
非鎧裝電纜：阻燃型為電纜外徑的6倍，耐火型為電纜外徑的12倍；
鎧裝型電纜為電纜外徑的20倍。
2.2 電纜型式由系列代號、絕緣、護套材料代號、外護層和性能特征代號5個部分組成。
2.3 電纜的基本型式、產品名稱和適用范圍：
表1
型式代號 名 稱 適用范圍
ZA-RV 銅芯阻燃聚氯乙烯絕緣軟電纜 架空、管道、室內、電纜溝、地下直埋
ZA-RVV 銅芯阻燃聚氯乙烯絕緣聚氯乙烯護套軟電纜
ZA-RVV22 銅芯阻燃聚氯乙烯絕緣鋼帶鎧裝聚氯乙烯護套軟電纜
WDZA-RY 銅芯阻燃無鹵低煙聚烯烴絕緣軟電纜
WDZA-RYY 銅芯阻燃無鹵低煙聚烯烴絕緣低煙無鹵聚烯烴護套軟電纜
WDZA-RYY23 銅芯阻燃無鹵低煙聚烯烴絕緣鋼帶鎧裝低煙無鹵聚烯烴護套軟電纜
WDNA-RY 銅芯耐火無鹵低煙聚烯烴絕緣軟電纜
WDNA-RYY 銅芯耐火無鹵低煙聚烯烴絕緣低煙無鹵聚烯烴護套軟電纜
WDNA-RYY23 銅芯耐火無鹵低煙聚烯烴絕緣鋼帶鎧裝低煙無鹵聚烯烴護套軟電纜
2.4 電纜的規格： 表2
型式代號 額定電壓V 芯數 標稱截面mm2
ZA-RV、WDZA-RY、WDNA-RY 450/750 1 1.5~500
ZA-RVV、WDZA-RYY 、WDNA-RYY 600/1000 1 4~500
ZA-RVV、ZA-RVV22、WDZA-RYY、WDZARYY23 、WDNA-RYY、WDNARYY23 600/1000 2、3、3＋1、4、3＋2、4＋1 10~240
本工藝規范的主要型號有：
額定電壓450/750V：ZA-RV；WDZA-RY等。
額定電壓0.6/1kV:ZA-RVV、ZA-RVV22、WDZA-RYY、WDZA-RYY23、WDNA-RYY、WDNA-RYY23。
2 電纜的使用特性、分類與命名
2.1 使用特性
2.1.1電纜額定工作電壓：450/750V、600/1000V。
2.1.2電纜導體的長期工作溫度：70℃。
2.1.3電纜敷設時環境溫度應不低于0℃。
2.1.4電纜***小彎曲半徑：
非鎧裝電纜：阻燃型為電纜外徑的6倍，耐火型為電纜外徑的12倍；
鎧裝型電纜為電纜外徑的20倍。
2.2 電纜型式由系列代號、絕緣、護套材料代號、外護層和性能特征代號5個部分組成。
2.3 電纜的基本型式、產品名稱和適用范圍：
表1
型式代號 名 稱 適用范圍
ZA-RV 銅芯阻燃聚氯乙烯絕緣軟電纜 架空、管道、室內、電纜溝、地下直埋
ZA-RVV 銅芯阻燃聚氯乙烯絕緣聚氯乙烯護套軟電纜
ZA-RVV22 銅芯阻燃聚氯乙烯絕緣鋼帶鎧裝聚氯乙烯護套軟電纜
WDZA-RY 銅芯阻燃無鹵低煙聚烯烴絕緣軟電纜
WDZA-RYY 銅芯阻燃無鹵低煙聚烯烴絕緣低煙無鹵聚烯烴護套軟電纜
WDZA-RYY23 銅芯阻燃無鹵低煙聚烯烴絕緣鋼帶鎧裝低煙無鹵聚烯烴護套軟電纜
WDNA-RY 銅芯耐火無鹵低煙聚烯烴絕緣軟電纜
WDNA-RYY 銅芯耐火無鹵低煙聚烯烴絕緣低煙無鹵聚烯烴護套軟電纜
WDNA-RYY23 銅芯耐火無鹵低煙聚烯烴絕緣鋼帶鎧裝低煙無鹵聚烯烴護套軟電纜
2.4 電纜的規格： 表2
型式代號 額定電壓V 芯數 標稱截面mm2
ZA-RV、WDZA-RY、WDNA-RY 450/750 1 1.5~500
ZA-RVV、WDZA-RYY 、WDNA-RYY 600/1000 1 4~500
ZA-RVV、ZA-RVV22、WDZA-RYY、WDZARYY23 、WDNA-RYY、WDNARYY23 600/1000 2、3、3＋1、4、3＋2、4＋1 10~240
