KX-GS（105）-VVRP 2×1.5補償導線

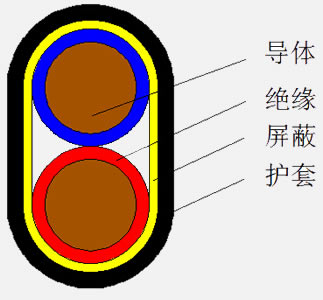

a 執行標準
KX-GS（105）-VVRP 2×1.5補償導線按GB/T 4989-94設計制造，等效采用英國IEC 584-3標準
b 產品用途
KX-GS（105）-VVRP 2×1.5補償導線的作用來延伸熱電偶的冷端，與測溫儀連接構成測溫系統，具有耐高溫、低溫、耐酸、堿、防腐、耐老化等優異性能?？山胗退虚L(zhǎng)期使用，正常工作溫度-40℃~250℃。
c KX-GS（105）-VVRP 2×1.5補償導線使用特性
1、使用溫度：耐熱級：180℃，普通級：70℃和105℃。
2、***低環境溫度：固定敷設：-40℃，非固定敷設-15℃。
3、電纜安裝敷設溫度：不低于0℃。
4、允許彎曲半徑：銅帶屏蔽纏繞電纜不低于電纜外徑的12倍，其余電纜不低于電纜外徑的6倍。
d 技術指數
1、型號、合金絲材料和絕緣顏色
|
補償導線型號 |
配用熱電偶 |
熱電偶分度號 |
補償導線合金絲 |
絕緣層著色 |
||
|
正極 |
負極 |
正極 |
負極 |
|||
|
SC |
鉑銠10-鉑熱電偶 |
S |
SPC(銅) |
SNC(銅鎳) |
紅 |
綠 |
|
RC |
鉑銠13-鉑熱電偶 |
R |
RPC(銅) |
RNC(銅鎳) |
紅 |
綠 |
|
KC |
鎳鉻-鎳硅熱電偶 |
K |
KPC(銅) |
KNC(銅鎳) |
紅 |
藍 |
|
KX |
KPX(鎳鉻) |
KNX(鎳硅) |
紅 |
黑 |
||
|
NC |
鎳鉻硅-鎳硅熱電偶 |
N |
NPC(鐵) |
NNC(銅鎳) |
紅 |
灰 |
|
NX |
KPX(鎳鉻硅) |
NNC(鎳硅) |
紅 |
灰 |
||
|
EX |
鎳鉻-銅鎳熱電偶 |
E |
EPX(鎳鉻) |
ENX(銅鎳) |
紅 |
棕 |
|
補償導線型號 |
配用熱電偶 |
熱電偶分度號 |
補償導線合金絲 |
絕緣層著色 |
||
|
正極 |
負極 |
正極 |
負極 |
|||
|
JX |
鐵-銅鎳熱點偶 |
J |
JPX(鐵) |
JNX(銅鎳) |
紅 |
紫 |
|
TX |
銅-銅鎳熱電偶 |
T |
TPX(銅) |
TNX(銅鎳) |
紅 |
白 |
2、使用分類及護層顏色
|
使用分類 |
精度等級及標志 |
護套顏色 |
|||
|
普通級 |
精密級 |
普通級 |
精密級 |
||
|
一般用 |
G |
/ |
S |
黑 |
灰 |
|
耐熱用 |
H |
/ |
S |
黑 |
黃色 |
3、熱電動勢、允差及往復電阻
|
熱電偶 |
補償導 |
熱電式及允差 |
熱電偶測量端溫度 |
|||||
|
100℃ |
200℃ |
|||||||
|
熱電勢 |
允差 |
熱電勢 |
允差 |
|||||
|
普通級 |
精密級 |
普通級 |
精密級 |
|||||
|
S或R |
SC或RC |
645 |
±60（±5℃） |
±30（±2.5℃） |
1440 |
±60（±5℃） |
- |
1000 |
|
K |
KC |
4095 |
±100（±2.5℃） |
±60（±1.5℃） |
- |
- |
- |
900 |
|
KX |
4095 |
±100（±2.5℃） |
±60（±1.5℃） |
8137 |
±100（±2.5℃） |
±60（±1.5℃） |
900 |
|
|
N |
NC |
2774 |
±100（±2.5℃） |
±60（±1.5℃） |
5912 |
±100（±2.5℃） |
±60（±1.5℃） |
900 |
|
NX |
2774 |
±100（±2.5℃） |
±60（±1.5℃） |
5912 |
±100（±2.5℃） |
±60（±1.5℃） |
900 |
|
|
E |
EX |
6317 |
±100（±2.5℃） |
±120（±2.5℃） |
13419 |
±200（±2.5℃） |
±120（±2.5℃） |
5000 |
|
J |
JX |
5268 |
±140（±2.5℃） |
±85（±1.5℃） |
10777 |
±140（±2.5℃） |
±85（±1.5℃） |
500 |
|
T |
TX |
4277 |
±60（±1.0℃） |
±30（±0.5℃） |
9286 |
±90（±1.5℃） |
±48（±0.8℃） |
300 |
|
補償導線型號 |
在20℃時往復電阻值(Ω/m) |
||||
|
0.2mm2 |
0.5mm2 |
1mm2 |
1.5mm2 |
2.5mm2 |
|
|
SC或RC |
0.25 |
0.10 |
0.05 |
0.03 |
0.02 |
|
KC |
2.60 |
1.04 |
0.52 |
0.35 |
0.21 |
|
KX |
5.50 |
2.20 |
1.10 |
0.73 |
0.44 |
|
EX |
6.25 |
2.50 |
1.25 |
0.83 |
0.50 |
|
JX |
3.25 |
1.30 |
0.65 |
0.43 |
0.26 |
|
TX |
2.60 |
1.04 |
0.52 |
0.35 |
0.21 |
|
NC |
3.75 |
1.50 |
0.75 |
0.50 |
0.30 |
|
NX |
7.15 |
2.86 |
1.43 |
0.95 |
0.57 |
4、本安補償導線除具有上述性能指標外，還具備以下主要本安性能指標
|
性能項目 |
單位 |
指標 |
|
工作電容（1KHz） |
pF/m |
≤80 |
|
電容不平衡（1KHz） |
pF/m |
≤1 |
|
分布電感 |
μH/m |
≤0.6 |
|
靜電感應電壓（靜電電壓20KV） |
V |
≤1 |
|
電磁干擾感應電壓（干擾磁場400A/m） |
mV |
≤5 |
5、其他性能指標
|
項目 |
單位 |
技術指標 |
|
|
PVC絕緣 |
PE.F等絕緣 |
||
|
絕緣電阻（20℃）≥ |
MW.kw |
25 |
100 |
|
阻燃性 |
|
A或B類（按GB/T18380.3實驗） |
|
例
1、與K分度號熱電偶連接的延伸型精密級補償導線***高使用溫度105℃聚氯乙烯絕緣和護套，多股絞合導體，鍍錫銅線編織屏蔽導體標稱截面為1.5mm2表示為：KX-GS（105）-VVRP 2×1.5
2、與K分度號熱電偶連接的延伸型耐熱精密級補償電纜聚全氟乙丙烯絕緣和護套，多股絞合導體，鍍錫銅線編織對屏加總屏10個補償線對絞合，導體標稱截面為1.5mm2，表示為：KX-HsF46PF46RP 10×2×1.5
e 單號名稱和含義
|
項目 |
代號 |
代號含義 |
|
阻燃特性 |
/ |
非阻燃可省略 |
|
系列代號 |
SC |
配用S分度號熱點偶補償型補償電纜 |
|
RC |
配用R分度號熱點偶補償型補償電纜 |
|
|
NC |
配用N分度號熱點偶補償型補償電纜 |
|
|
NX |
配用N分度號熱點偶延伸型補償電纜 |
|
|
KC |
配用K分度號熱點偶補償型補償電纜 |
|
|
KX |
配用K分度號熱點偶延伸型補償電纜 |
|
|
EX |
配用E分度號熱點偶延伸型補償電纜 |
|
|
JX |
配用J分度號熱點偶延伸型補償電纜 |
|
|
TX |
配用T分度號熱點偶延伸型補償電纜 |
|
|
絕緣材料 |
V |
聚氯乙烯 |
|
護套材料 |
V |
聚氯乙烯 |
|
屏蔽材料 |
P |
銅絲或鍍錫銅絲編織 |
|
耐熱等級 |
70 |
***高工作溫度70℃（可省略） |
|
導體類中 |
A |
單股導體 |
|
規格 |
|
對數×芯數×導體標稱截面（mm2） |
