鎧裝通訊線ASTP-120Ω鎧裝通訊線ASTP-120Ω鎧裝通訊線ASTP-120Ω鎧裝通訊線ASTP-120Ω鎧裝通訊線ASTP-120Ω鎧裝通訊線ASTP-120Ω

鎧裝通訊線ASTP-120Ω 主要產品目錄；鎧裝通訊線ASTP-120Ω 礦用通信電纜型號：MHYV；MHYAV；MHYA32；MHY32；MHYVR；MHYVRP；MHYVP；礦用信號電纜型號：MHYV；MHYVR；MHYVP；MHYVRP；MHY32；礦用控制電纜型號：MKVV；MKVV22；MKVV32；MKVVR，礦用電纜包括mc電纜，mcp電纜，mz電纜，mzp電纜，myq電纜，my電纜
銷售的產品有：礦用橡套電纜 控制電纜、礦用信號電纜、礦用通訊電纜、防水橡套電纜，礦用控制電纜，礦用監控電纜、煤礦用阻燃通信電纜、煤礦用阻燃信號電纜、礦用阻燃控制電纜，煤礦用阻燃通訊電纜、礦用電纜、鎧裝通訊線ASTP-120Ω，傳感器電纜、信號電纜、MHYV、控制電纜、計算機電纜、阻燃電纜、耐火電纜， 市內通信電纜、鐵路信號電纜、通信設備電源線、本安防爆電纜、安裝(屏蔽)電纜、及各種阻燃、高溫、耐火電纜﹑電話電纜，信號電纜、MKVV等，并且可根據客戶要求設計銷售各類專用特種電纜，產品廣泛應用于能源、化工、船舶、煤炭、建材、冶金、交通、電子、科研、通信以及國防等L域

RS485通訊線2X0.5 2X0.75 2X1.0 2X1.5

RS485通訊線在一般場合采用雙絞線就可，但在要求較高的環境下要采用帶屏蔽層的雙絞電纜。使用RS485通訊線時，對于特定的傳輸線路，主機(召測設備)到儀表的485口間的電纜長度與數據信號傳輸?shù)牟ㄌ芈食煞幢?；這個長度主要受信號的失真以及噪聲的影響所影響。理論上RS485通信電纜的傳輸距離能達到1200米，但實際應用中傳輸距離要小于1200米，具體長度受周?chē)沫h(huán)境影響。

RS485通信電纜特點：RS-485通訊電纜特性阻抗為120歐姆，導體為2*24AWG多股絞合鍍錫銅絲，PEJ緣介質，由鋁箔/聚酯復合帶100%覆蓋+鍍錫銅絲90%覆蓋共2層屏蔽，附有立接地導線，工業灰色PVC外護套。

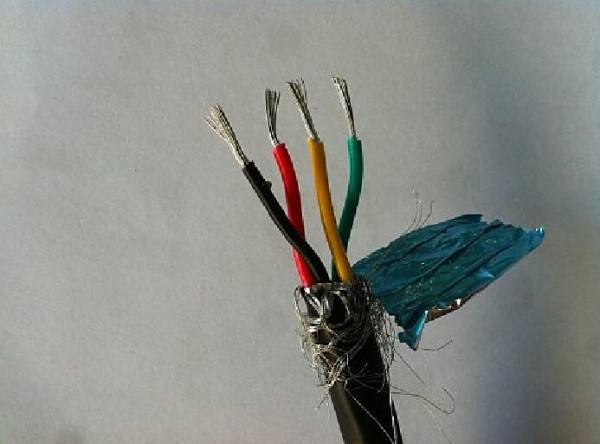

RS485通訊線結構:

1)導體: 多股絞合鍍錫銅網線, 每股7支, 每支導體線徑為0.30mm, 共四股導體，外徑: 0.91 +/- 0.03mm

2)J緣:實芯PEJ緣, 外徑: 1.90 +/- 0.03mm鎧裝通訊線ASTP-120Ω

3)屏蔽:鋁箔屏蔽

4)引流線:多股絞合鍍錫銅網線, 每股7支, 每支導體線徑為0.30mm, 共一股, 外徑: 0.91 +/- 0.03mm

5)D二屏蔽:鋁鎂編織網屏蔽, 覆蓋率為55%

6)內護套：黑色PVC, OD: 8.0mm +/- 10%

經測試RS485通訊線大的通信距離約為1219M，大傳輸速率為10Mb/S，傳輸速率與傳輸距離成反比，在100Kb/S的傳輸速率下，才能達到大的通信距離，如果需傳輸更長的距離，需要加485中繼器。RS485總線一般大支持32個節點，如果使用特制的485芯片，可以達到128個或者256個節點，大的可以支持到400個節點。

因RS485接口具有良好的抗噪聲干擾性，較長的傳輸距離和多站能力等上述優點就使其成為選的串行接口。因?yàn)镽S485接口組成的半雙工網絡，一般只需二根連線，所以RS485接口均采用屏蔽雙絞線傳輸
