ASTP-120鎧裝通訊電纜
煤礦用阻燃電纜（簡稱為礦用電纜）ASTP-120鎧裝通訊電纜 執行中華人民共和國煤炭行業標準MT818-1999本標準是煤炭工業局發布的。煤礦用阻燃電纜包括3.3KV及以下采煤機軟電纜，1.14KV采煤機屏蔽監視加強型軟電纜，3.3KV及以下采煤機金屬屏蔽軟電纜，1.14KV及以下移動軟電纜，6KV屏蔽監視型軟電纜，6KV及以下屏蔽軟電纜，0.5KV煤礦用電鉆電纜，煤礦用移動輕型軟電纜等多種型號規格的適用于煤礦井下設備用電線電纜。
選購RS485通訊電纜須要看的幾點，以下觀點為參考意見，如需選購請打電話0316-5962211
要點1（型號選擇）：很多人用RVVP、RVSP、KVVP等聚氯乙烯J緣介質的電纜傳輸數字信號，這是錯誤的！
要點2（線徑選擇）：24AWG導體的電纜，傳輸距離一般限于100米以內。
工業布線距離較遠且環境較為惡劣，建議增大導體線徑。按照《GB50217-2007電力工程電纜設計規范》的規定，信號線導體截面≮0.5mm²
關于485通訊，分兩種情況，一種是單工，也就是只讀，另一種情況是雙工，也就是可以控制，單工的情況下是2線，雙工的情況下是4根，因此用到2*2*1.5規格，一般限長度是1216米，這是就需要特殊電纜，一方面線徑要大，另一方面屏蔽要好，對于這種需求，需要逐一檢驗，否則通訊容易出現莫M其妙的問題。
要點3（敷設選擇）：

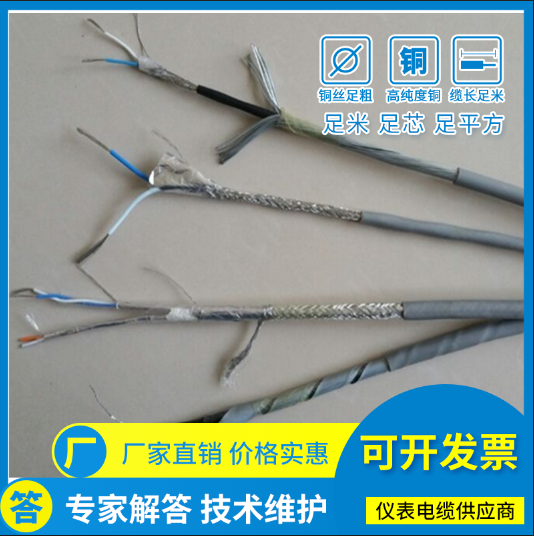

非鎧裝雙絞屏蔽型電纜 STP-120Ω（for RS485 & CAN） one pair 18 AWG ，電纜外徑8.2mm左右，灰色護套。適用于室內、管道及一般工業環境。使用時，屏蔽層一端接地！
鎧裝型雙絞屏蔽電纜 ASTP-120Ω（for RS485 & CAN） one pair 18 AWG ，電纜外徑12.3mm左右，黑色護套。可用于干擾嚴重、鼠害頻繁以及有防雷、防爆要求的場所。使用時，建議鎧裝層兩端接地，內層屏蔽一端接地！
一、執行標準：Q/ZH09.02-2010多股低電容RS486通訊電纜
二、性能參數：
項目單位指標
RS485計算機信號數據電纜產品是嚴格按RS-485 通訊協議規定設計銷售的產品。產品性能突出，廣泛應用于復雜的工業自動化控制網絡及樓宇自控網絡通訊。
基本型號及M稱
型號
M稱
ZHT-RS485-9系
多股低電容RS485通訊電纜
ZHT-RS485-3系
多股工業用RS485通訊電纜
ZHT-RS485-7系
多股300V 柔性數據電纜
ZHT-RS485-8系
多股低電容計算機及計算機P.O.S電纜
三、結構尺寸參數
Structure parameter
對數*芯數*導體直徑
護套厚度
mm
電纜參考外徑
mm
1*2*24AWG
0.8
5.6
2*2*24AWG
1.0
8.4
3*2*24AWG
1.0
8.8
4*2*24AWG
1.0
9.6
1*2*22AWG
0.8
6.2
1*3*22AWG
0.8
6.6
2*2*22AWG
1.0
9.5
3*2*22AWG
1.0
10.2
4*2*22AWG
1.0
11.0
1*2*24AWG
0.8
5.8
2*2*24AWG
1.0
8.6
3*2*24AWG
1.0
9.2
4*2*24AWG
1.0
9.8
1*2*24AWG
0.8
6.2
1*2*24AWG
0.8
5.8
2*2*24AWG
1.0
8.6
1*2*24AWG
0.4
5.0
2*2*24AWG
0.5
7.6
